美標手動刀閘閥 技術參數

PZ73X/F/H/Y美標手動刀閘閥
公稱壓力	0.6MPa、1.0MPa、1.6MPa、150Lb
公稱通徑	DN50~1200mm? NPS? 2"~40'
適用溫度	-38~+900℃(具體溫度范圍視密封副材質和介質性質而定)
連接法蘭	ANSI?? B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS
主體材料	WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M
密封型式	硬密封、軟密封
泄漏量	??? 硬密封	D級(液體0.1XDNmm'/s)	軟密封	??? A級(零泄漏)
配套附件	安裝法蘭

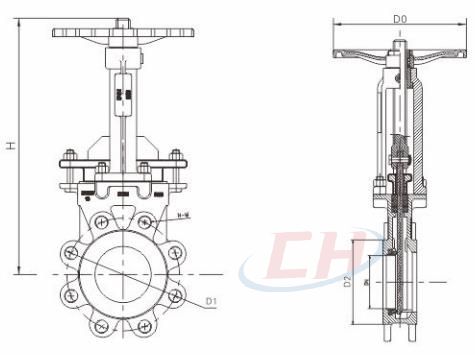

美標手動刀閘閥 結構圖

美標手動刀閘閥 外形尺寸

公稱通徑		L	D	D1	D2	法蘭孔數	通孔直徑
In（英寸）	mm	mm	mm	mm	mm	n-Th	d
2	50	48	152	120.5	92	4-W5/8	19
2-1/2	65	48	178	139.5	105	4-W5/8	19
3	80	51	190	152.5	127	4-W5/8	19
4	100	51	229	190.5	157	8-W5/8	19
5	125	57	254	216.5	186	8-W3/4	22
6	150	57	279	241.5	216	8-W3/4	22
8	200	70	343	298.5	270	8-W3/4	22
10	250	70	406	362	324	12-W7/8	25
12	300	76	483	432	384	12-W7/8	25
14	350	76	533	476	413	12-W1	29
16	400	89	597	539.5	470	16-W1	29
18	450	89	635	578	533	16-W1-1/8	32
20	500	114	698	635	584	20-W1-1/8	32
24	600	114	813	749.5	692	20-W1-1/4	32
28	700	117	927	863.6	800	28-W1-1/4	35
30	750	117	984	914.4	857	28-W1-1/4	35
32	800	130	1060	978	914.4	28-W1-1/2	41
36	900	160	1168	1086	1022	32-W1-1/2	41

美標手動刀閘閥 三維剖析圖圖

美標手動刀閘閥 驅動裝置

美標手動刀閘閥 可選閥座

美標手動刀閘閥 結構特點

1.可提升的閘板密封面，可刮除密封面上的粘著物，自動清除雜物。

2.不銹鋼閘板可防止腐蝕引起的密封泄漏。

3.整體的不銹鋼材質，可防止腐蝕破壞。

4.短結構長度，可節省原料、安裝空間，也有效支持管道強度。

5.科學的上密封填料函設計，使上密封安全有效，經久耐用。

6.三角形的支架節省原材料，保證需要的力學性能。

7.閥體上的導向塊使閘板正確運動。擠壓塊保證閘板有效密封。

8.閥體加強筋設計提高閥體強度。

9.不銹鋼閥桿經久耐用，雙頭螺使用啟閉更為迅速。

10.可任意選用驅動機構。

11.V型閘板可作為調節閥使用。

美標手動刀閘閥 安裝使用

1.安裝前須檢查閥門型號是否與工況相符。

2.橡膠、四氟等軟密封，須檢查閥門內腔及密封面等部位有無雜物，如有須清洗干凈。

3.用戶在安裝前必須考慮預留閥門驅動裝置的必要空間。

4.本廠電(電液)動閥門出廠時均已調試好，用戶第一次使用時，為防止接線錯誤，先手動將閥門開至半開狀態，再接通電源進行空載試開。

5.氣(液)動閥門氣源必須保證供給足夠氣(液)壓。

6.安裝時各螺栓要均勻擰緊。

7.安裝時不能強烈撞擊閥門或任意擰動閥門零部件。

8.閥門上密封處外露的，須定期加注密封脂類。

9.在較為干燥的地區，閥門驅動裝置為正齒輪時，須定期加注潤滑油。
