上海川滬閥門有限公司

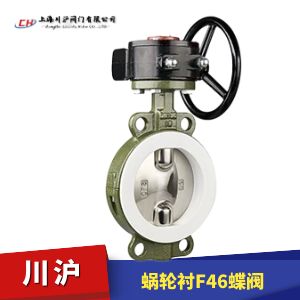

蝸輪襯F46蝶閥圖片

蝸輪襯F46蝶閥 型號:D371F46

蝸輪襯F46蝶閥是在過流部件、閥體、蝶板、閥桿上采用襯里技術襯里較厚的高分子材料,防腐蝕性能優良,可適用于任何濃度的酸、堿、鹽及氧化劑、還原劑、有機溶劑等介質,全襯聚四氟乙烯(F4)和聚全氟乙丙烯(F46)氣塑料襯里煤閥,具有耐腐蝕、無泄漏、壽命長等優點。耐腐蝕氣動蝶閥適用于濃硫酸、鹽酸、硝酸、氫氟酸、王水、各種有機酸、強酸、氧化性介質或高溫烯硫酸、高溫濃醋酸、酸堿交替及多種有機溶劑和其它強腐蝕性介質。

執行機構選型
蝸輪襯F46蝶閥通過支架和聯軸器和電動執行機構和氣動執行機構連接組成電動蝶閥(開關型和調節型控制信號4-20mA)和氣動蝶閥(開關型和調節型控制信號4-20mA)

蝸輪襯F46蝶閥 零部件參數

序號
No
零件名稱
Part Name
精鑄球墨鑄鐵
Precision casting ductie iron
碳鋼Carbon Steel 不銹鋼Stainless Steel
QT C P R PL RL
1 上、下閥體
Upper and lower valve body
QT400 WCB CF 8 CF 8M CF 3 CF 3M
2 蝶板Butterfiy plate WCB WCB CF 8 CF 8M CF 3 CF 3M
3 閥軸Valve shaft 1Cr13、40Cr ????2Cr13、40Cr ????1Cr18Ni9Ti、40Cr ????1Cr18N12Ti、40Cr00Cr18Ni10、40Cr00Cr17Ni14M02、40Cr
4 襯里層/閥座
lining layer/valve seat
PTFE(F4)、FEP(F45)PFA(可溶SolubleF4)、PO(聚烯烴Polyolefin)
5 O型圈O-rings FEP+FPM(氟橡膠外包Fluorine rubber outsourcing F46)
6 彈性條(墊)Elastic mat Si(硅橡膠Silicone rubber)
7 調節墊Adjust the pad 0Cr18Ni9 0Cr18Ni9 1Cr18Ni9Ti 1Cr18Ni12M02Ti 00Cr18Ni10 00Cr18Ni14Mo2
8 螺栓Bolt 35 35 1Cr17Ni2 1Cr17Ni2 1Cr18Ni9Ti 1Cr18Ni9Ti
9 螺母Not 45 45 0Cr19Ni9 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9
10 手柄Hand Shank A3、Z

蝸輪襯F46蝶閥 防腐襯里材料介紹

(1)聚四氟乙烯PTFE(F4)

適用介質:任何有機溶劑或試劑=稀或濃無機酸、堿、醇、酮、芳烴、氯化烴等。工作溫度:≤200℃。
特點:PTFE耐高溫性能好,可在-250℃-260℃溫度內長期使用耐磨性能好,靜摩擦系數是塑料中最小的,自潤滑性能優良;電絕緣性能優異,并且不受工作環境、溫度和頻率的影響,具有良好的耐電弧性,耐化學腐蝕性優良,除在高溫、高壓下氟元素和熔觸狀態的堿金屬對它有侵蝕作用,某些鹵化胺或芳香烴使其有輕微的膨脹外,其它諸如強酸、強堿、強氧化劑、油脂、酮、醚、醉等即使在高溫下也對它不起作用。

(2)聚全氟乙丙烯FEP(F46)

適用介質:任何有機溶劑或試劑、稀或轟無機酸、堿、酮、芳烴、氯化烴等。工作溫度≤200℃。
特點:力學、電性能和化學穩定性基本與F4相同,但突出優點是沖擊韌性高。即使帶缺口試樣也沖不斷,有極好的耐侯和輻射性,易于成型加工,是為了克服聚四氟乙烯成型加工困難而發展的一中含氟樹脂,除使用溫度低于F4外,其它都保持了聚四氟乙烯的優良性能。

(3)可溶性聚四氟乙烯(PFA)

適用介質:強酸、強堿、強氟化劑、有機溶劑等。工作溫度≤180℃。特點:類似F46的一中新型含氟樹脂,是為了克服聚四氟乙烯加工成型困難而發展的一個新品種,完全保持了聚四氟乙烯的優良性能,良好的機械、點絕緣性能,突出耐熱性和低摩擦性能、難燃、低煙、耐大氣性好。最大的優點是容易成型加工。

(4)聚三氟乙烯PCTFE(F3)

適用介質:各種有溶劑、無機腐蝕液(氧化劑酸類),工作溫度≤120℃。特點:耐熱性、電性能化學穩定性僅次于F4,機械強度、抗蠕性能、硬度比F4好。

(5)聚二氟乙烯PCTFE(F2)

適用介質:各耐大多數化學介質和溶劑。工作溫度≤120℃。
特點:拉伸強度和壓縮強度比F4好,耐磨損和冷流性好;耐候、耐輻射和抗老化等,而最大特點是粘結力大,韌性好,易成型。

(6)增強性聚丙烯(FRPP)

適用介質:無機鹽類的水溶液、無機酸類、堿類的稀或濃溶液。工作溫度≤120℃特點:是最輕的塑料之一,其屈服、拉伸和壓縮強度、硬度均優于低壓聚乙烯,有很突出的鋼性,耐熱性好,易成型。改性后沖擊性、流動性、彎曲彈性模數高。

(7)改性聚烯烴(PO)

適用介質:各種濃度的酸、堿鹽及某些有機溶劑。工作溫度≤110℃
特點:是目前世界上最理想的防腐蝕、防靜電、無毒害、強度高的優質材料,已廣泛旋轉成型的大型設備和閥門管道作內襯。廣泛應用于化工、冶金、食品、紡織等行業。

(8)超高分子量聚集乙烯(UHMW-PE)

適用介質:能耐腐蝕性介質(酸、堿、鹽,但氧化性酸除外)及有機溶劑。工作溫度:≤100℃。特點:具有突出耐磨性、低磨擦系數和自潤滑性;優良的耐應力開裂性、耐高溫蠕變性;優良的拉伸強度,極高的沖擊強度。具有卓越的化學穩定性;表面無吸附力,電絕緣性優良;無毒性等綜合能。

蝸輪襯F46蝶閥 結構圖

蝸輪襯F46蝶閥結構圖

蝸輪襯F46蝶閥 安裝尺寸

公稱通徑
Nominal
Diameter
主要尺寸Main Dimensions 參考值Reference
  L D D1 D2 f Z- φd L D D1 D2 f Z- φd Do H
mm nch PN0.6MPa PN1.0MPa
40 11/2 33 130 100 80 3 4-14 33 150 110 85 3 4-18 150 140
50 2 43 140 110 90 3 4-14 43 165 125 100 3 4-18 150 140
65 21/2 46 160 130 110 3 4-14 46 185 145 120 3 4-18 150 150
80 3 46 190 150 125 3 4-18 46 200 160 135 3 8-18 150 165
100 4 52 210 170 145 3 4-18 52 220 180 155 3 8-18 200 180
125 5 56 240 200 175 3 8-18 56 250 210 185 3 8-18 200 200
150 6 56 265 225 200 3 8-18 56 285 240 210 3 8-23 280 220
200 8 60 320 280 255 3 8-18 60 340 295 265 3 8-23 280 270
250 10 68 375 335 310 3.5 12-18 68 395 350 320 3.5 12-23 200 320
300 12 78 440 395 363 3.5 12-23 78 445 400 370 3.5 12-23 240 330
350 14 78 490 445 413 4 12-23 78 505 460 430 4 16-23 240 385
400 16 102 540 495 463 4 16-23 102 565 515 480 4 16-26 280 430
450 18 114 595 550 518 4 16-23 114 615 565 530 4 20-26 280 480
500 20 127 645 600 568 5 20-23 127 670 620 580 5 20-26 320 540
600 24 154 755 705 667 5 20-26 154 780 725 680 5 20-30 320 610
700 28 165 860 810 772 5 24-26 165 895 840 795 5 24-30 360 650
800 32 190 975 920 878 5 24-30 190 1015 950 900 5 24-33 360 710
900 36 203 1075 1020 980 5 24-30 203 1115 1050 1000 5 28-33 380 780
1000 40 216 1175 1120 1080 5 28-30 216 1230 1160 1115 5 28-36 400 900
1200 48 254 1405 1340 1295 5 32-33 254 1455 1380 1330 5 32-39 400 1050
mm inch PN1.6MPa PN2.5MPa
40 11/2 33 150 110 85 3 4-14 33 150 110 85 3 4-18 150 140
50 2 43 165 125 100 3 4-18 43 165 125 100 3 4-18 150 140
65 21/2 46 185 145 12 3 4-18 46 185 145 120 3 8-18 150 150
80 3 46 200 160 135 3 8-18 46 200 160 135 3 8-18 150 165
100 4 52 220 180 155 3 4-18 52 235 190 155 3 8-23 200 180
125 5 56 250 210 185 3 8-18 56 270 220 185 3 8-27 200 200
150 6 56 285 240 210 3 8-23 56 300 250 210 3 8-27 280 220
200 8 60 340 295 265 3 12-27 60 360 310 275 3 12-27 280 270
250 10 68 405 355 320 3.5 12-27 68 425 370 330 3.5 12-30 200 320
300 12 78 460 410 370 3.5 12-27 78 485 430 390 3.5 12-30 240 330
350 14 78 520 470 430 4 16-27 78 555 490 450 4 16-33 240 385
400 16 102 580 525 480 4 16-30 102 620 550 505 4 16-36 280 430
450 18 114 640 585 550 4 20-30 114 670 600 550 4 20-36 280 480
500 20 127 715 650 610 5 20-33 127 730 660 610 5 20-36 320 540
600 24 154 840 770 720 5 20-36 154           320 610
700 28 165 910 840 759 5 24-36 165           360 650
800 32 190 1025 950 900 5 24-39 190           360 740
900 36 203 1125 1050 1000 5 28-39 203           380 780
1000 40 216 1255 1170 1110 5 28-42 216           400 900
1200 48 254 1485 1390 1330 5 32-48 254           400 1050
由于產品改進技術創新參數可能有一定變化,公司不另行通知,請聯系我司和索要蝸輪襯F46蝶閥產品詳細樣本。
  • 蝶閥
  • 蝶閥
    蝶閥(材質不銹鋼、對夾連接、橡膠密封、帶手柄)
  • 蝶閥
  • 蝶閥
    蝶閥(材質碳鋼、對夾連接、四氟密封、帶手柄)
  • 粉體蝶閥
  • 蝶閥
    粉體蝶閥(材質鋁合金、法蘭連接、橡膠密封、帶手柄)
  • 蝶閥
  • 蝶閥
    蝶閥(材質碳鋼、法蘭連接、橡膠密封、帶手柄和手輪)
  • 對夾式通風蝶閥
  • 蝶閥
    對夾式通風蝶閥(閥體材質碳鋼、對夾連接、帶蝸輪箱)
  • 法蘭式通風蝶閥
  • 蝶閥
    法蘭式通風蝶閥(閥體材質碳鋼、法蘭連接、帶蝸輪箱)
  • 對夾蝶閥
  • 蝶閥
    對夾蝶閥(閥體材質碳鋼、橡膠密封、對夾式)
  • 信號蝶閥
  • 蝶閥
    信號蝶閥(閥體材質碳鋼、橡膠密封、帶信號、帶蝸輪箱)
  • 三偏心蝶閥
  • 蝶閥
    三偏心蝶閥(材質碳鋼、金屬硬密封、法蘭連接、帶蝸輪箱)
  • 伸縮蝶閥
  • 蝶閥
    伸縮蝶閥(閥體材質碳鋼、法蘭連接、帶伸縮節、帶蝸輪箱)

軟密封蝶閥 訂貨流程

  • 客戶來電咨詢:021-5186 3046
  • 客戶采購清單傳真至:021-5186 3049
  • 收到客戶采購清單,為客戶提供閥門型號選型與報價單

軟密封蝶閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求(可以根據客戶要求配置)
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求
