上海川滬閥門有限公司
氣動刀型閘閥圖片

氣動刀型閘閥 型號:CHPZ673X/CHPZ673F/CHPZ673H

氣動刀型閘閥由氣動執行機構和刀型閘閥組成。刀型閘閥操作輕便靈活、體積小、通道流暢、流阻小、重量輕、易安裝、易拆卸,公稱尺寸 DN50~DN800,可在工作壓力 0.6MPa~1.6MPa。刀型閘閥其閘板具有剪切功能,可刮除密封面上的粘著物,自動清除雜物。不銹鋼閘板可防止腐蝕引起的密封泄漏。氣動刀閘閥產品廣泛用于化工、煤碳、制糖、污水、造紙等領域,是一種理想的密封閥門。特別適合于造紙行業在管道上作調節和節流使用。

附件選型
氣動刀型閘閥默認配ZS型氣動活塞式執行機構,選配電磁換向閥(AC220V/DC24V)、接近開關、空氣過濾減壓閥和手輪。

氣動刀型閘閥 零部件參數

零件名稱 材質名稱 材質牌號
圓螺母 優質碳素鋼 25
手輪 灰口鑄鋼 HT200
軸承壓蓋 優質碳素鋼 35
閥桿螺母 鋁青銅 ZCuA19Mn2、ZCuA19Fe4Ni4Mn2
鋁黃銅 ZCuZn25A16Fe3Mn3
軸承 51110
閥桿 不銹鋼 304、316、2Cr13
支架 碳素鋼、不銹鋼 WCB、CF8等
閘板 不銹鋼 304、316、304L、316L、2Cr13
螺栓螺母 優質碳素鋼 35
填料壓蓋 碳素鋼 WCB
填料 柔性石墨盤根石棉根增強四氟纖維盤根
閥體 碳素鋼、不銹鋼 WCB、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、密封座堆焊合金或不銹鋼

執行標準

設計標準 JB/T869l-1998 MSS SP-81
法蘭標準 GB/T9113.1-2000
結構長度 GB/T1-5188.2-94
試驗和壓力 GB/T13927-2000

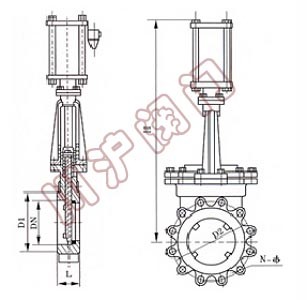

結構圖

氣動刀型閘閥結構圖

氣動刀型閘閥 外形尺寸

MPa DN L D D1 D2 H N-M A
1.0 50 43 160 125 100 330 4-M16 180
65 46 180 145 120 360 4-M16 180
80 46 195 160 135 390 4-M16 220
100 52 215 180 155 440 8-M16 220
125 56 245 210 185 510 8-M16 230
150 56 280 240 210 600 8-M20 280
200 60 335 295 265 700 8-M20 360
250 68 390 350 320 840 12-M20 360
300 78 440 400 368 960 12-M20 400
350 78 500 460 428 1110 16-M20 400
400 102 565 515 482 1250 16-M22 400
450 114 615 565 532 1380 20-M22 530
500 127 670 620 585 1530 20-M22 530
600 154 780 725 685 1800 20-M27 600
700 165 895 840 800 2150 24-M27 600
800 190 1010 950 898 2420 24-M30 680
900 203 1110 1050 1005 2680 28-M30 680
1000 216 1220 1160 1115 3100 28-M30 700
1200 254 1450 1380 1325 3450 32-M36 800
1.6 50 43 160 125 99 330 4-M16 180
65 46 185 145 120 360 4-M16 180
80 46 200 160 135 390 8-M16 220
100 52 220 180 155 440 8-M16 220
125 56 250 210 185 510 8-M16 230
150 56 285 240 210 600 8-M20 280
200 60 340 295 265 700 12-M20 360
250 68 405 355 310 840 12-M22 360
300 78 460 410 375 960 12-M22 400
350 78 520 470 435 1110 16-M22 400
400 102 580 525 485 1250 16-M27 400
450 114 640 585 545 1380 20-M27 530
500 127 715 650 609 1530 20-M30 530
600 154 840 770 720 1800 20-M36 600
700 165 910 840 788 2150 24-M36 600
800 190 1025 950 898 2420 24-M36 680
900 203 1125 1050 998 2680 28-M36 680
1000 216 1255 1170 1110 3100 28-M42 700
1200 254 1485 1390 1325 3450

由于產品改進技術創新參數可能有一定變化,公司不另行通知,請聯系我司和索要氣動刀型閘閥產品詳細樣本。

氣動刀型閘閥 訂貨流程

  • 客戶來電咨詢:021-5186 3046
  • 客戶采購清單傳真至:021-5186 3049
  • 收到客戶采購清單,為客戶提供閥門型號選型與報價單

氣動刀型閘閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求(可以根據客戶要求配置)
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求
