上海川滬閥門有限公司

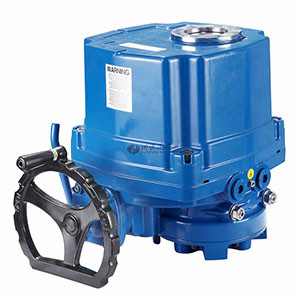

CHQ型電動執行器圖片
驅動形式 角行程(0-90°)
驅動電壓 單相AC110V 50/60HZ;AC220V 50/60HZ;AC240V 60HZ
三相AC380V 50HZ
直流DC24V.DC36V
輸入信號 ON-OFF、DC4~20mA或DC1~5V
輸出信號 ON-0FF、DC4~20mA或DC1~5V
殼體材質 鋁合金、不銹鋼
防護等級 IP67
防爆形式 防爆型(ExdII BT4、ExdII CT4)

CHQ型電動執行器 型號:CHQ

CHQ型電動執行器用于控制0°~270°旋轉的閥門及其他同類產品,如蝶閥、球閥、風門、擋板閥、旋塞閥、百葉閥等,可以廣泛應用于石油、化工、水處理、船舶、造紙、電站、供熱,輕工等各行業中。

執行機構選型
CHQ型電動執行器它以380V/220V/110V交流電源為驅動電源,以4-20mA電流信號或0-10V DC 電壓信號為控制信號,可使閥門運動到所需位置,實現其自動化控制,大輸出扭距達4000N·m。

CHQ型電動執行器性能特點

1殼體殼體為硬質鋁合金,經陽極氧化處理和聚酯粉末涂層,耐腐蝕性強,防護等級為IP67,NEMA4和6,并有IP68和防爆型供選擇。
2電機全封閉式鼠籠式電機,體積小,扭矩大,慣性力小,絕緣等級為F級,內置過熱保護開關,可防止過熱損壞電機。
3手動結構手輪的設計保證安全可靠、省力、體積小。不通電時,扳動離合器手柄可進行手動操作。通電時,離合器自動復位。
(注:在電機不通電的狀況下,電動執行器將保持永久手動狀態)
4指示器指示器安裝在中心軸上,可以觀察閥門位置。鏡面采用凸透鏡設計,不積水,觀察更方便。
5千燥器用來控制溫度,防止由于溫度和天氣變化導致執行器內部水分凝結,保持內部電氣元件的干燥。
6限位開關機械,電子雙重限位。機械限位螺釘可調,安全可靠;電子限位開關由凸輪機構來控制,簡單的調整機構能精確并方便地設定位置,無需電池支持。《微動開關接點均為銀質觸點)。
7扭矩開關可提供過載保護(CHQ-005/008/010除外),在閥門卡澀,有異物時,自動斷開電機電源,更有效的保護閥門和電動執行器不受損壞。(出廠前已設定好,請用戶不要隨意更改設置)
8自鎖精密的雙蝸輪蝸桿機構可高效傳輸大扭矩,效率高,噪音低(大50分貝),壽命長有自鎖功能,防止反轉,傳動部分穩定可靠,出廠已經加滿高效潤滑脂,使用無需再加油。
9防脫螺栓拆除外殼時,螺栓附在殼體上,不會脫落。外部螺栓均采用不銹鋼材質。
10安裝底部安裝尺寸符合ISO5211國際標準,驅動軸套可拆下根據需要進行加工,適應性強。可以垂直安裝,也可以水平安裝。
11線路控制線路符合單相或三機電源標準,線路布置緊湊合理,接線端子可有效滿足各種附加功能的要求。閥開關到位均有無源接點輸出(可根據客戶要求另行加工)。
12智能模塊采用集成度高,功耗很低的單片機與模擬電路混合的控制板,另采用全金屬外掛式安裝,使執行器電機熱源與控制板有效隔離,很大程度地提高了軟件及硬件的抗干擾性能及耐溫性。
13閥位數字顯示執行器在打開或關閉過程中,閥位的變化在液晶屏上以大數字方式實時顯示。
14相序自動調整智能型執行器自動檢測接入的三相電源相序,無需用戶考慮三相電源的相序問題。

CHQ型電動執行器 選型參數

型號
Model
大輸出扭矩
Max output torque
動作時間
Operating time 60/50HZ

軸徑
Max bore size
電機
F級
F-class motor
額定電流(A)50HZ
Rated Current(A)50HZ
手輪轉速
Handwheel revolution
重量Weight
單相
single phase
三相
three phases
N.M 90° mm W 110V 220V 380V 440V N Kg
CHQ-005 50 18/22 Φ20 20 1.10/0.95 0 55/0 54 0 3/0.3 N/A 10 75
CHQ-008 80 18/22 Φ20 20 1.10/0.95 0.55/0.54 0.3/0.3 N/A 10 75
CHQ-010 100 18/22 Φ20 20 110/0.95 0 55/0 54 0 30 3 N/A 10 7 5
CHQ-015 150 21/25 Φ22 40 1.65/1.67 0.88/0.84 0.31/0.31 0.30/0.31 11 17.3
CHQ-020 200 21/25 Φ22 40 1.67/1.67 0 89/0.85 0.31/0.31 0.30/0 31 11 173
CHQ-030 300 26/31 Φ35 90 1.85/1.86 0.92/0.92 0.35/0.35 0.34/0.34 135 22
CHQ-050 500 26/31 Φ35 90 3.60/3.62 1.55/1.58 0.59/0.59 0.58/0.58 135 23
CHQ-060 600 26/31 Φ35 120 3.65/3.62 1.60/2.20 0.60/0.59 0.59/0.58 135 23
CHQ-080 800 31/37 Φ45 180 4.10/4.10 2.15/2.20 0.85/0.85 0.79/0.79 16 5 29
CHQ-120 1200 31/37 Φ45 180 4.20/4.10 2.35/2.30 o.e7/0.87 0.81/0.81 16.5 29
CHQ-200 2000 93/112 Φ65 180 4.10/4.10 2152 20 o.a5/O.a5 0.79/0.79 49.5
CHQ-300 3000 93/112 Φ65 180 4.20/4.10 2.35/2.30 0.85/0.85 0.81/0.81 49 5 75

CHQ型電動執行器基本技術參數

電機電源 標準:220V AC單相
可選:110V AG單相.380、440V AC 3相.50/60Hz,±10%
 ???? 24V DC/110V DC/220V DC

電機 鼠籠式異步電機
限位開關 開/關,各1AI ,  SPDT.250V AC 10A
輔助限位開關
扭矩開關
開/關,各1個.SPDT,250V AC 10A
    開/關,各1個,  SPDT.250V AC 10A
CHQ-005/008/010除外

行程 90° 0°-270°可選
失速保護/操作溫度 內置過熱保護.開115℃±5℃/關97℃±5℃
指示器 連續的位置指示刻度
手動操作 機械離臺機構,配手輪操作
自鎖裝置 蝸輪,蝸桿機構提供自鎖
機械限位 2個外部調整螺栓
干燥器 7-10W(110/220V AC)
接線孔 2個PF 3/4”
環境溫度 200C_+70℃
潤滑 鋁基潤滑脂(EP型)
材料 鋼,鋁合金,鋁青銅,聚碳酸酯
環境濕度 大90% RH 非凝結
抗震性能 X Y Z 10g.0.2-34 Hz,30分
外涂層 干粉,環氧聚酯,具有超強的防腐能力

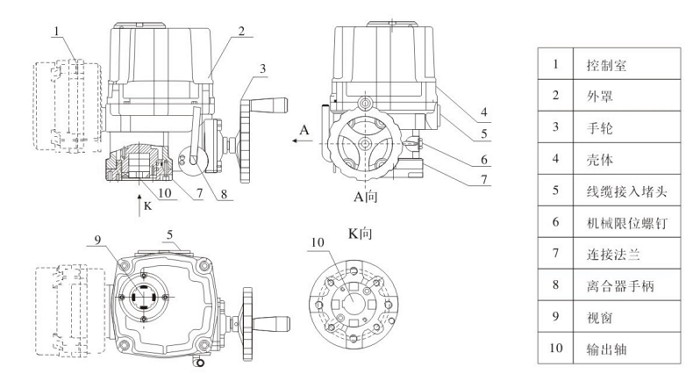

CHQ型電動執行器外觀圖

CHQ型電動執行器外觀圖

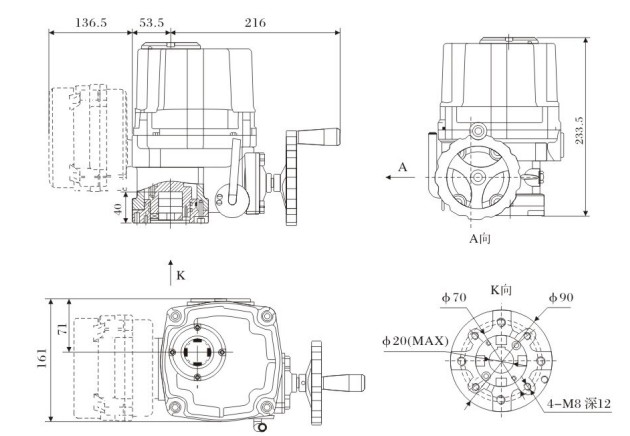

CHQ型電動執行器(005~010外觀及安裝尺寸)

CHQ型電動執行器尺寸

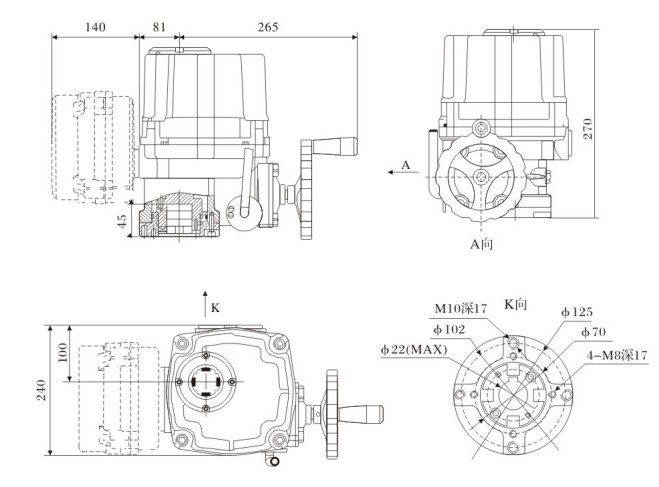

CHQ型電動執行器(015~020外觀及安裝尺寸)

CHQ型電動執行器尺寸

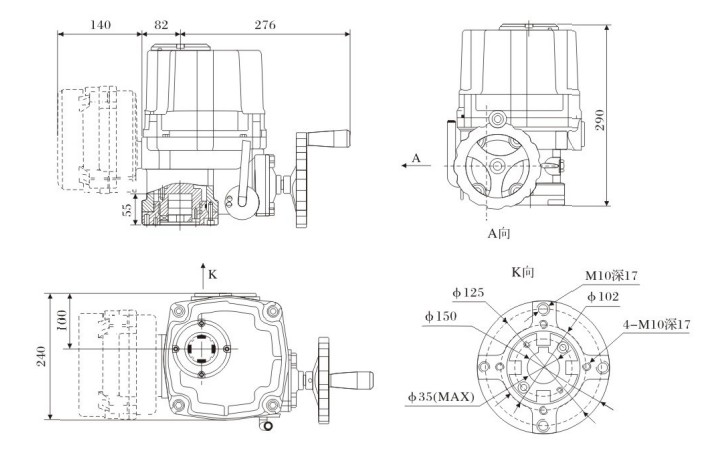

CHQ型電動執行器(030~060外觀及安裝尺寸)

CHQ型電動執行器尺寸

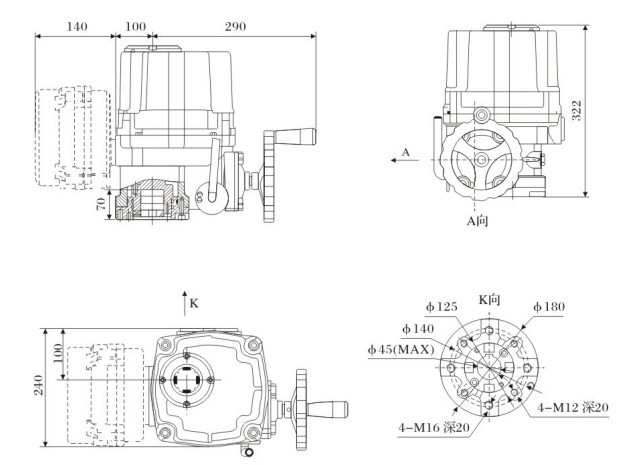

CHQ型電動執行器(080~500外觀及安裝尺寸)

CHQ型電動執行器尺寸
由于產品改進技術創新參數可能有一定變化,公司不另行通知,請聯系我司和索要CHQ型電動執行器產品詳細樣本。
  • CHV電動執行器
  • 執行器和附件
    CHV電動執行器(配球閥使用、有開關型和調節型、電壓AC220V、DC24V、AC380V)
  • CHQ防爆電動執行器
  • 執行器和附件
    CHQ防爆電動執行器(配球閥使用、防爆型、開關型帶無源觸點反饋、電壓可選)
  • CHQ防爆電動執行器
  • 執行器和附件
    CHQ防爆電動執行器(配球閥使用、調節型、輸入輸出信號4-20mA、電壓可選)
  • CHQ防爆智能電動執行器
  • 執行器和附件
    CHQ防爆智能電動執行器(配球閥使用、智能一體化、帶現場操作、電壓可選)
  • CH電動執行器
  • 執行器和附件
    CH電動執行器(配球閥使用、開關型帶無源觸點反饋、電壓AC220V、DC24V、AC380V)
  • CH電動執行器
  • 執行器和附件
    CH電動執行器(配球閥使用、調節型輸入輸出4-20mA、電壓可選)
  • CHQ防爆智能電動執行器
  • 執行器和附件
    CHQ防爆智能電動執行器(配球閥使用、帶蝸輪箱、智能一體化、帶現場操作、電壓可選)
  • 保位閥
  • 執行器和附件
    保位閥(氣源故障后、保位閥切斷氣源通道、使閥門保持斷氣前位置)
  • 電磁閥
  • 執行器和附件
    電磁閥(控制氣動執行器進氣、接收電信號來控制閥門開和關、電壓AC220V、DC24V可選)
  • 限位開關
  • 執行器和附件
    限位開關(配合氣動執行器使用、反饋閥門開和關、輸出無源觸點信號)
  • 空氣減壓閥
  • 執行器和附件
    空氣減壓閥(配合定位器使用、減小空壓機管道送過來的氣源壓力、使得執行器正常工作)
  • 氣源三聯件
  • 執行器和附件
    氣源三聯件(過濾空壓機氣源、并且控制氣源壓力大小、使得氣壓符合執行器氣壓使用)

CHQ型電動執行器 訂貨流程

  • 客戶來電咨詢:021-5186 3046
  • 客戶采購清單傳真至:021-5186 3049
  • 收到客戶采購清單,為客戶提供閥門型號選型與報價單

CHQ型電動執行器 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求(可以根據客戶要求配置)
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求
