上海川滬閥門有限公司

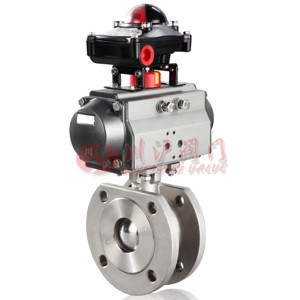

氣動對夾球閥圖片
閥體材質 WCB碳鋼、304不銹鋼、316不銹鋼
公稱通徑 DN15~250mm
公稱壓力 PN1.6MPa、2.5MPa、4.0MPa、6.4MPa、Class150、300
密封形式 聚四氟乙烯PTFE密封(-40~150℃)、對位聚苯PPL密封(-40~300℃)
執行機構 雙作用氣缸、單作用氣缸(彈簧復位)
控制附件 電磁閥、限位開關、氣源三聯件、電氣定位器、保位閥、手輪
行業應用 應用于 醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等

氣動對夾球閥 型號:CHQ671F/CHQ671PPL

氣動對夾球閥是由對夾球閥和氣動執行器組成,具有結構緊湊、安裝尺寸小、更換方便等特點,特別適合安裝空間小、需要流通能力大的場合,根據不同的介質,氣動對夾球閥有四氟密封和PPL密封,適合在250度以下的工況使用。配合閥門定位器組成氣動調節型對夾球閥可以控制管道介質流量大小,配合電磁閥使用后,可以控制管道介質開關。

附件選型
默認配AT型雙作用氣動執行機構(選配單作用氣動執行機構),可配電磁閥換向閥(AC220、DC24V、防爆型)、限位開關(閥位反饋、防爆型)、空氣過濾減壓閥(氣源三聯件)

氣動對夾球閥 技術參數

公稱通徑 DN10~150mm
公稱壓力 PN1.6 2.5 4.0 6.4 31.5MPa(定制)
泄漏量 軟密封:零泄漏 硬密封:≤額定流量的10-5
流量特性 快開特性
可調范圍 DN10-80 DN100-150
250:1 350:1
閥體形式 整體式鍛造、整體式鑄造
連接形式 超薄法蘭式、對夾式
閥芯形式 "O"型球形閥芯
密封填料 V型聚四氟乙烯填料、柔性石墨填料等
適用溫度 密封面
PTFE≤180℃、PPL≤300℃、硬密封≤450℃
配置執行機構 可配GT、AT、AR、AW系列單雙作用氣動執行器
控制方式 開關兩位控制、4-20mA模擬量控制

零部件參數

零件名稱 材料名稱
閥體 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球體 2Cr13+氮化處理 304 316 316L
閥桿 2Cr13 304 316 316L
密封圈 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
適用介質 水、氣體、蒸汽、油品等 硝酸等腐蝕性介質 醋酸等腐蝕介質 尿素等腐蝕性介質

技術規范

設計依據 GB標準
設計標準 GB/12237
連接法蘭尺寸 GB/9113、JB/T79
試驗和檢驗 JB/T9002

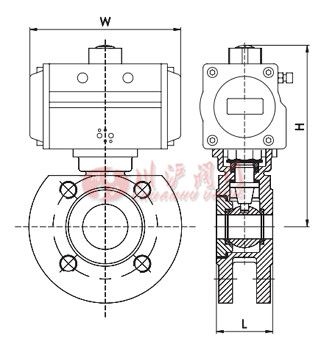

結構圖

氣動對夾球閥結構圖

外形尺寸

DN 15 20 25 32 40 50 65 80 100 125 150 200
L 34.5 39 42 54 61 73 93 114 140 195 225 275
H 135 137 144 180 202 225 242 305 327 367 416 480
W 140.5 140.5 140.5 158.5 210.5 247.5 268.5 315 345 408.5 437.5 487
由于產品改進技術創新參數可能有一定變化,公司不另行通知,請聯系我司和索要氣動對夾球閥產品詳細樣本。
  • 氣動球閥
  • 氣動球閥
    氣動球閥(材質碳鋼、法蘭連接、配雙作用氣缸或單作用氣缸、不帶附件)
  • 氣動球閥
  • 氣動球閥
    氣動球閥(材質不銹鋼、法蘭連接、配氣動執行器、帶電磁換向閥電壓AC220V或DC24V)
  • 氣動球閥
  • 氣動球閥
    氣動球閥(材質不銹鋼、法蘭連接、配氣動執行器、帶ASCO電磁閥和限位開關)
  • 氣動球閥
  • 氣動球閥
    氣動球閥(材質不銹鋼、法蘭連接、配氣動執行器、帶手輪可手動開閉、帶電磁閥)
  • 氣動超薄球閥
  • 氣動超薄球閥
    氣動超薄球閥(材質不銹鋼、對夾連接、配雙作用氣缸或單作用氣缸、不帶附件)
  • 氣動塑料球閥
  • 氣動塑料球閥
    氣動塑料球閥(材質UPVC、雙由令連接、配雙作用或單作用氣動執行器、不帶附件)
  • 氣動塑料球閥
  • 氣動塑料球閥
    氣動塑料球閥(材質PP、法蘭連接、配雙作用或單作用氣動執行器、不帶附件)
  • 氣動真空球閥
  • 氣動真空球閥
    氣動真空球閥(材質不銹鋼、活套法蘭連接、配雙作用或單作用氣動執行器、帶限位開關)
  • 氣動三通衛生級球閥
  • 氣動三通衛生級球閥
    氣動三通衛生級球閥(材質不銹鋼、卡箍連接、配雙作用或單作用氣動執行器、不帶附件)
  • 氣動保溫球閥
  • 氣動保溫球閥
    氣動保溫球閥(材質不銹鋼、帶保溫夾套、配雙作用或但作用氣缸、帶防爆電磁閥)
  • 氣動V型調節球閥
  • 氣動V型調節球閥
    氣動V型調節球閥(材質不銹鋼、配雙作用或單作用氣缸、帶定位器)
  • 氣動V型調節球閥
  • 氣動V型調節球閥
    氣動V型調節球閥(材質碳鋼、配雙作用或單作用氣缸、帶保位閥、帶定位器)
  • 氣動三通球閥
  • 氣動三通球閥
    氣動三通球閥(材質碳鋼、法蘭連接、配雙作用或單作用氣缸、帶電磁閥)
  • 氣動三通球閥
  • 氣動三通球閥
    氣動三通球閥(材質不銹鋼、法蘭連接、配雙作用或單作用氣缸、帶電磁閥、帶限位開關)
  • 氣動三通球閥
  • 氣動三通球閥
    氣動三通球閥(材質不銹鋼、帶手輪、配雙作用或單作用氣缸、帶電磁閥)
  • 氣動三通球閥
  • 氣動三通球閥
    氣動三通球閥(閥體材質碳鋼、配雙作用或單作用氣缸、配防爆型電磁閥、防爆型限位開關)
  • 氣動內螺紋球閥
  • 氣動內螺紋球閥
    氣動內螺紋球閥(材質不銹鋼、三片式內螺紋、配雙作用或單作用氣缸、帶電磁閥、限位開關)
  • 氣動內螺紋球閥
  • 氣動內螺紋球閥
    氣動內螺紋球閥(材質不銹鋼、三片式內螺紋、配雙作用或單作用氣缸、帶電磁閥)
  • 氣動內螺紋球閥
  • 氣動內螺紋球閥
    氣動內螺紋球閥(材質不銹鋼、鍛造、配雙作用或單作用氣缸、帶雙電控電磁閥、帶限位開關)
  • 氣動三通內螺紋球閥
  • 氣動三通內螺紋球閥
    氣動三通內螺紋球閥(材質不銹鋼、螺紋連接、配雙作用或單作用氣缸、帶電磁閥)
  • 氣動襯氟球閥
  • 氣動襯氟球閥
    氣動襯氟球閥(材質碳鋼襯氟、法蘭連接、配雙作用或單作用氣缸、帶限位開關)
  • 氣動襯氟球閥
  • 氣動襯氟球閥
    氣動襯氟球閥(材質碳鋼襯氟、帶手輪、配雙作用或單作用氣缸、帶電磁閥、限位開關)
  • 氣動V型襯氟球閥
  • 氣動V型襯氟球閥
    氣動V型襯氟球閥(材質碳鋼襯氟、配雙作用或單作用氣缸、不帶附件)
  • 氣動V型襯氟球閥
  • 氣動V型襯氟球閥
    氣動V型襯氟球閥(材質碳鋼襯氟、配雙作用或單作用氣缸、配山武智能定位器)
  • 氣動高壓球閥
  • 氣動高壓球閥
    氣動高壓球閥(材質不銹鋼、配雙作用或單作用氣缸、帶電磁閥、限位開關、空氣減壓閥)
  • 氣動高壓球閥
  • 氣動高壓球閥
    氣動高壓球閥(材質不銹鋼、配雙作用或單作用氣缸、配對法蘭、帶全套附件)
  • 氣動V型球閥
  • 氣動V型球閥
    氣動V型球閥(材質碳鋼、配雙作用或單作用氣缸、帶限位開關)
  • 氣動球閥
  • 氣動球閥
    氣動球閥(材質不銹鋼、配雙作用氣缸、配防爆電磁閥、防爆限位開關和空氣減壓閥)
  • 氣動調節球閥
  • 氣動調節球閥
    氣動調節球閥(材質不銹鋼、配雙作用或單作用氣缸、配閥門定位器、輸入信號4-20mA)
  • 氣動球閥
  • 氣動球閥
    氣動球閥(材質碳鋼、磷化處理、高平臺球閥、配雙作用氣缸、帶電磁閥)
  • 氣動球閥
  • 氣動球閥
    氣動球閥(材質碳鋼、磷化處理、高平臺球閥、配雙作用氣缸、帶電磁閥、限位開關)
  • 氣動球閥
  • 氣動球閥
    氣動球閥(材質碳鋼、磷化處理、配雙作用氣缸、帶電磁閥、限位開關、防爆接管)

氣動對夾球閥 訂貨流程

  • 客戶來電咨詢:021-5186 3046
  • 客戶采購清單傳真至:021-5186 3049
  • 收到客戶采購清單,為客戶提供閥門型號選型與報價單

訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求(可以根據客戶要求配置)
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 最大、正常、最小流量
  • 使用溫度
  • 有無特殊要求
